　　本文说明了 Proliant ML 系统、DL 系列服务器 F8 配置阵列卡过程。

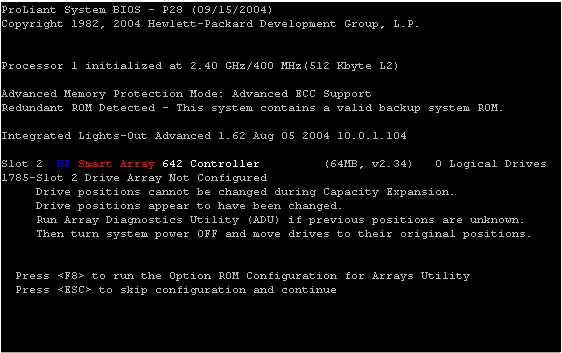

　　1. 从自检信息中可以判断出，机器加的阵列卡为 SmartArray 642 阵列卡一块。

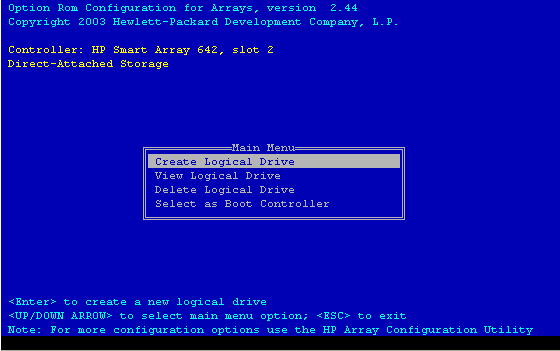

　　2. 上面提示信息说明，进入阵列卡的配置程序需要按 F8 进入阵列卡的配置程序。可以看到机器阵列卡的配置程序有4个初始选项:

　　Create Logical Drive 创建阵列

　　View Logical Driver 查看阵列

　　Delete Logical Driver 删除阵列

　　Select as Boot Controller 将阵列卡设置为机器的******个引导设备

　　注意：***后一个选项,将阵列卡设置为机器的******个引导设备。这样设置后，重新启动机器，就会没有该选项。



　　3. 选择"Select as Boot Controller",出现红色的警告信息。选择此选项，服务器的第一个引导设备是阵列卡(SmartArray 642),按"F8"进行确认。

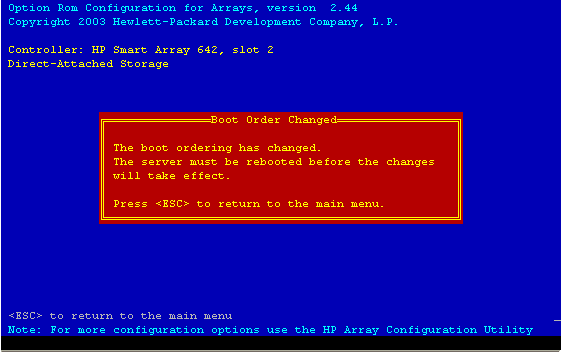

　　4. 按完"F8"，确认之后，提示，确认改变，必须重新引导服务器，改变才可以生效。

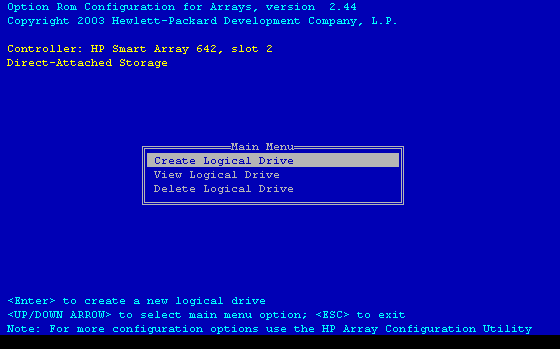

　　5. 按"ESC"之后，返回到主界面，现在看到三个选项了。

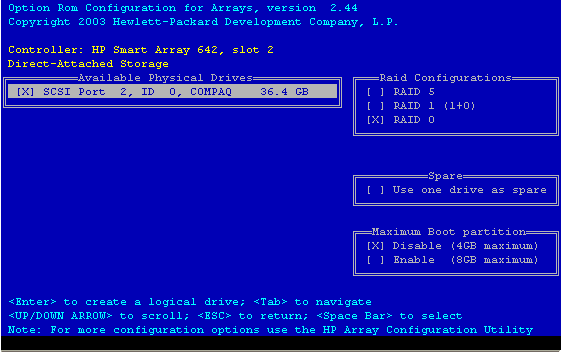

　　6. 进入"Create Logical Drive"的界面,可以看到4部分的信息。

选项	说明
Available Physical Drives	列出来连接在此阵列卡上的硬盘。图示的硬盘在SCSI PORT 2 (SCSI B) ID为0，硬盘的容量为 36.4 GB。
Raid Configurations	有3种选择 RAID 5，RAID 1 (1+0)，RAID 0。图示的机器带一个硬盘,默认为RAID 0。
Spare	把所选择的硬盘作为热备的硬盘
Maximum Boot partition	******引导分区的设置,可以有两个选项，Disable (4G maximum) 默认和 Enable (8G maxiumu)。





　　7. 按回车进行确认，提示已经创建一个RAID 0的阵列，逻辑盘的大小为33.9GB，按 F8 进行保存即可。
